16路多业务视频光端机
16路多业务视频光端机
产品简介:
     HS-VMUX16数字光端机(以下简称本产品或光端机)是一系列全数字化的高速光纤传输产品。它使用了先进的高速光纤通信技术、数字视频技术和数据通信技术,并采用高可靠性的大规模专用集成电路和表面贴装工艺,是当前使用于远程高分辨率实时视频监控的最先进的传输产品之一。
在线询价:qq

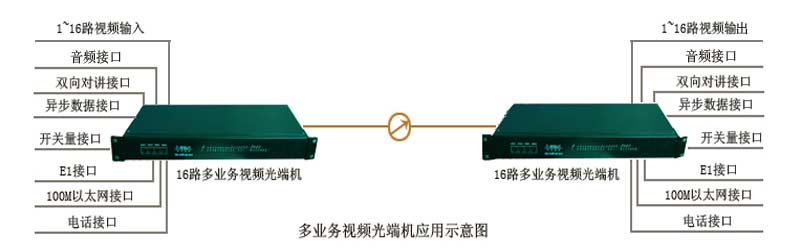

产品应用示意图:

光端机|广州汉信通信设备有限公司

   本设备提供16路视频接口,还可以选配下面的辅助接口:
 音频接口,支持单向音频及立体声;
 异步数据接口,数据类型可选RS485/422/232/Manchester码
 开关量接口
 E1接口
 双向对讲接口
 100M以太网接口
   电话接口:FXS/FXO

产品特点:
  • 工业级设计、SMT工艺
  • 全数字光纤传输平台、同平台多业务灵活配置
  • 可提供台式,集中插卡式机架2种方式
  • 自主知识产权大规模专用集成电路核心
  • 单纤传输,可选双纤
  • PAL/NTSC/SECAM全制式兼容,演播级传输质量
  • 可提供双向异步数据(正向和反向),传输速率可达到115.200Kbps
  • 异步数据可为RS232/RS485/RS422/ Manchester码
  • 可选以太网接口10M/100M,全/半双工完全自适应,支持VLAN协议
  • 内置动态以太网MAC地址列表(1024个),具有本地数据帧过滤功能
  • 可选E1通道,支持75欧(非平衡)与120欧(平衡)两种接口
  • 可选配正向/反向/双向音频接口
  • 可选配正向/反向/双向开关量接口
  • 可选电话接口(FXS/FXO)

产品参数:
光纤接口

接口         FC/PC, SC/PC, ST/PC可选
光波长       多模850nm/1310nm,单模1310nm/1550nm
发送功率:   ≥-9dBm
接收灵敏度: 优于-34dBm(误码率<10-11)
传输距离     0~20Km(单模光纤,标准型)
             0~40Km(单模光纤,中距型)
             0~60Km(单模光纤,长距型)
             0~80Km(单模光纤,长距型)
             0~2Km(多模光纤,标准型)
注:可根据不同需求定制为不同光接口类型。
视频
通道数:                  正向16路
信号制式:                PAL/NTSC/SECAM
标称输入输出电平:        1VP-P
标称输入输出阻抗:        75Ω
每通道带宽:              8MHz
抽样频率:                16.5MHz
量化等级:                8bit
微分增益:                1%(典型值)
微分相位:                1°(典型值)
加权信噪比(8bit):        70dB(典型值)
色亮度延时差:            10ns(典型值)
色亮度增益差:            ±10%(典型值)

音频
通道数:                  正向8路
每通道带宽:              20Hz~20KHz
采样频率:                96KHz
量化等级:                24bit
输入阻抗(Line-in):     47KΩ/非平衡
输出阻抗(Line-out):    10KΩ非平衡
标称输入输出电平:        2Vp-p
非平衡加权信噪比:        80dB(典型值)
总谐波失真:              0.1%(典型值)

以太网接口
速率:       10M或100M,全双工,半双工完全自适应
协议:        支持IEEE 802.3,IEEE 802.1Q(VLAN)
MAC地址表:   可以学习4096个MAC地址

开关量
响应时间:   <0.5ms
开关接口:    光MOS继电器 350V/120mA

E1接口
速    率:      2048Kb/s±50ppm
码    型:      HDB3
阻    抗:      非平衡式75/平衡式120
接    口:      RJ45
抖动特性:      满足G.742、G.823建议
输入口允许衰减:0~6dBm
